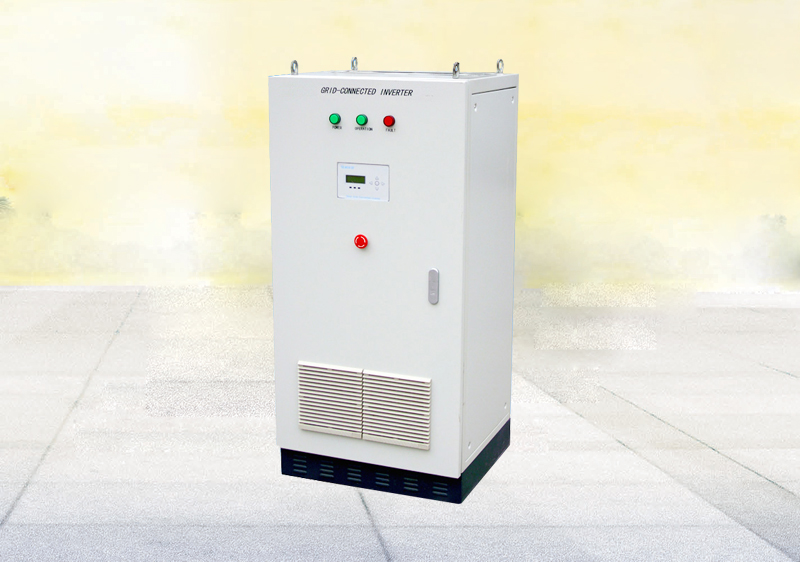

光伏逆变器
性能特点
☆ 数字化DSP控制，无变压器隔离
☆ 有功及无功功率可调;
☆ 智能功率IGBT模块;
☆ 满足自供电外供电的自动切换，方便客户选择使用;
☆ 通过国家权威机构全故障低电压穿越测试;
☆ 智能面板操作控制功能;
☆ 先进的MPPT控制算法，实时追踪光伏电池的最大输出功率，自动适应遮挡、热斑等组件意外情况;
☆ 纯正弦波输出，先进的锁相技术，电流谐波含量小，对电网无污染、无冲击;
☆ 主动+被动的双重检测技术，实现反孤岛运行/7*控制;
☆ 完美的保护和报警功能;
☆ 适应高海拔及严寒地区;
☆ 可配备RS232/RS485、以太网、GPRS通信接口，实现远程数据采集和监视
系统原理图
性能参数
直流输入
最大直流功率：610kW/714kW
最大直流电压：1000Vdc
额定直流电压：620Vdc
启动电压：500Vdc
最大输入电流：1170A/1474A
交流输出
额定输出功率：500kW/630kW
最大输出功率：600kW/700kW
过载能力：120%
最大输出电流：1100A/1270A
额定电网电压：3*182Vac/315Vac+PE
电网电压范围：250~362Vac(可设置)
额定电网频率：50Hz/60Hz
电网频率范围：44~55/54~65Hz(可设置)
功率因数：>0.99(额定功率时)
功率因数可调范围：0.8 超前 …0.8 滞后
最大总谐波失真：<2%(额定功率时)
直流电流分量：<0.5%(额定输出电流时)
隔离变压器：无
输出相数：三相
交流连接端子数：3*4
交流端子类型：铜排
工作效率
最大效率：98.8%
安全与保护
直流侧隔离保护：断路器
交流侧隔离保护：负荷开关+熔断器
输入反接保护：具备
电网电流反灌保护：具备
交直流过压保护：具备
直流绝缘阻抗监测：具备
输出过流保护：具备
电网监控及保护：具备
直流浪涌保护：类型II
交流浪涌保护：类型II
GFDI接地故障监测：具备
RCD漏电流监测：具备
防孤岛保护：具备
过热保护：具备
显示与通讯
显示：7"彩色LCD触摸屏
RS485：Modbus
USB：具备
以太网：具备
WiFi/PLC/GPRS ：可选
常规参数
工作温度：-30~+55℃
冷却方式：智能强制风冷
排风需求量：4800m^3/h
防护等级：IP20
相对湿度：0~95%，无冷凝
噪声指数：≤60dB
夜间自耗电：<50W
空载损耗：<1000W
外部辅助电源供电： 可选，单相220V/8A
安规/EMC：EN61000-6，EN62109
并网标准：NB32004-2013，GB/T 19964-2012
